HM-PSE-UL

Ngày đăng: 22/07/2025

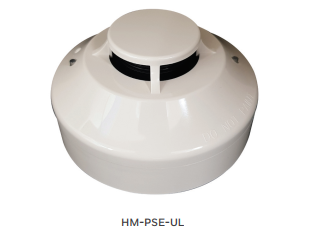

ĐẦU BÁO KHÓI QUANG ĐỊA CHỈ - Model: HM-PSE-UL

Tính năng & Lợi ích

Kết nối vòng lặp SLC

Kết nối bằng 2 dây qua vòng lặp SLC.
Sử dụng đế gắn để đấu dây.

Địa chỉ hóa

Địa chỉ hóa theo thiết bị.
Địa chỉ dạng quay thập phân: từ 1–159 (đối với các model SMX và STX).

Cấu trúc

Thiết kế độc đáo với buồng cảm biến đôi (dual-chamber), phản ứng nhanh với nhiều loại khói/lửa khác nhau.
Kiểu dáng nhỏ gọn, hiện đại.
Giao tiếp tích hợp và nhận dạng loại thiết bị tự động.
Có tính năng chống tháo gỡ tích hợp.
Có lưới chống côn trùng và nắp tháo rời giúp dễ vệ sinh.

Nguyên lý hoạt động

Chịu được luồng gió lên đến 4.000 feet/phút (20 m/s) mà không gây báo động giả.
Cài đặt độ nhạy sẵn tại nhà máy: 1.5%, là ngưỡng để kích hoạt báo cháy từ trung tâm.
Đèn LED hiển thị trạng thái:
- Nhấp nháy khi giao tiếp với tủ trung tâm.
- Sáng liên tục khi có báo cháy.

Cơ khí

Chống áp lực ngược.
Có thể lắp trực tiếp lên bề mặt hoặc hộp điện.
Gắn được trên: hộp đơn, hộp bát giác 3.5” hoặc 4.0”, hoặc hộp vuông 4” (sử dụng vòng lắp kèm theo).

Tính năng hệ thống khác

Bo mạch được phủ lớp chống ẩm hoàn toàn.
Chống nhiễu và xung điện cao cấp.
Vỏ nhựa đạt tiêu chuẩn chống cháy UL 94-V0.
Dòng chờ cực thấp.

Tổng quan

HM-PSE-UL là đầu báo khói quang địa chỉ, dạng cắm, thiết kế thấp, sử dụng buồng cảm biến hiện đại với khả năng giao tiếp tích hợp, dùng để bảo vệ khu vực mở – hoạt động với các tủ trung tâm báo cháy (FACP) tương thích.

Vì là đầu báo địa chỉ, HM-PSE-UL giúp định vị chính xác vị trí cháy ngay từ giai đoạn đầu, rút ngắn thời gian phản ứng cứu hộ và giảm thiểu thiệt hại tài sản. Thiết bị được trang bị 2 đèn LED để hiển thị trạng thái cục bộ.

Ứng dụng

Dùng trong các hệ thống báo cháy vì an toàn con người, đặc biệt phù hợp với khu vực có khả năng xảy ra cháy âm ỉ (smoldering fires). Trong khi đó, đầu báo ion hóa thích hợp hơn với các đám cháy lan nhanh có ngọn lửa lớn.

Cấu tạo

Vỏ nhựa chống cháy, màu trắng ngà.
Thiết kế phù hợp với tiêu chuẩn thương mại và có tính thẩm mỹ cao.

Lắp đặt

Gắn dạng cắm với đế tháo rời giúp đơn giản hóa lắp đặt và bảo trì.
Gắn đế lên hộp điện có độ sâu tối thiểu 1.5” (3.81 cm).
Xem bảng DF-60059 để chọn hộp đấu nối phù hợp.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Điện áp hoạt động	15 – 32 VDC (đỉnh)
Dòng điện chờ	300 μA @ 24 VDC
Dòng LED khi báo cháy	6.5 mA @ 24 VDC (LED sáng liên tục)
Tốc độ gió tối đa chịu được	4.000 feet/phút (20 m/s)
Kích thước	Cao 5.33 cm; đường kính theo đế (đế B501: 10.4 cm)
Trọng lượng	102 g (3.6 oz.)
Nhiệt độ hoạt động	0°C đến 49°C (32°F đến 120°F)
Độ ẩm hoạt động	10% – 93% RH (không ngưng tụ)

PHỤ KIỆN TÙY CHỌN

Mã sản phẩm	Mô tả
SMB600	Bộ lắp nổi
M02-04-00	Nam châm thử nghiệm
M02-09-00	Nam châm thử có tay kéo dài
XR2B	Dụng cụ tháo đầu báo – dùng cho trần cao
XP-4	Cần nối dài cho XR2B (gồm 3 đoạn, mỗi đoạn dài 1.524 m)
T55-127-010	Dụng cụ tháo đầu báo (không có tay cầm)
