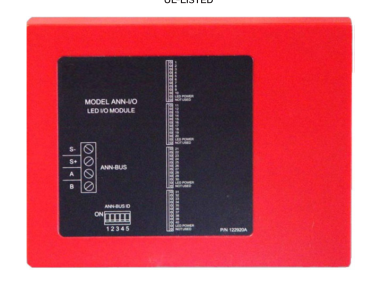

MÔ-ĐUN ĐIỀU KHIỂN ĐÈN LED - Model: 315-040
ĐẶC ĐIỂM CHÍNH
-
Kết nối với cổng Repeater-Bus trên tủ báo cháy trung tâm (FACP), yêu cầu lập trình tối thiểu.
-
Mỗi mô-đun 315-040 điều khiển được tối đa 40 đèn LED.
-
Có thể lập trình để hiển thị trạng thái hoạt động của điểm báo cháy hoặc vùng (zone).
-
Tương thích với các tủ báo cháy Honeywell Morley STX và SMX.
-
Khoảng cách lắp đặt xa nhất từ mô-đun đến tủ FACP: 6.000 feet (1.829 mét).
-
Có thể cấp nguồn từ tủ trung tâm hoặc nguồn phụ 24VDC.
-
Tối đa 8 thiết bị sử dụng giao thức Repeater-Bus có thể kết nối với một tủ trung tâm.
TỔNG QUAN
Mô-đun 315-040 là mô-đun điều khiển đèn LED có thể sử dụng cho nhiều ứng dụng khác nhau, đặc biệt dùng như một giao diện hiển thị kết nối với tủ báo cháy trung tâm (FACP) để điều khiển đèn hiển thị trên sơ đồ đồ họa hoặc bảng báo cháy dạng tuỳ chỉnh.
Mô-đun này được tích hợp trong vỏ nhựa và có thể gắn bên trong bảng hiển thị đồ họa tùy chỉnh hoặc tủ phụ kiện. Mỗi mô-đun điều khiển tối đa 40 đèn LED.
Giao tiếp giữa 315-040 và FACP sử dụng giao thức truyền thông RS-485 Repeater-Bus qua 2 dây. Thêm 2 dây khác dùng để cấp nguồn 24VDC. Có thể sử dụng cáp 4 lõi không chống nhiễu để truyền cả nguồn và dữ liệu.
THÔNG SỐ KỸ THUẬT
|
Thông số
|
Giá trị
|
|
Điện áp tối đa Repeater-Bus
|
24 VDC
|
|
Dòng tiêu thụ tối đa
|
Báo động: 200 mA Chờ: 35 mA Mỗi LED: 10 mA
|
|
Khoảng cách dây tối đa
|
6.000 feet (1.829 mét) từ tủ báo cháy trung tâm
|
|
Nhiệt độ môi trường hoạt động
|
0°C đến 49°C (32°F đến 120°F)
|
|
Độ ẩm tương đối
|
93% ± 2% RH (không ngưng tụ) tại 32°C ± 2°C (90°F ± 3°F)
|
|
Chỉ sử dụng trong nhà
|
Có – khu vực khô ráo
|
|
Kết nối với tủ FACP
|
Dây có giới hạn dòng và giám sát
|
|
Kích thước ngoài
|
Cao 15.2 cm x Rộng 19.7 cm x Sâu 3.7 cm (6.00” x 7.76” x 1.46”)
|
GIAO TIẾP VỚI Repeater-Bus
-
Cấp nguồn cho thiết bị Repeater-Bus:
Nếu nguồn từ tủ báo cháy không đủ, có thể cấp nguồn bổ sung từ nguồn phụ 24VDC.
-
Địa chỉ thiết bị trên Repeater-Bus:
Mỗi thiết bị Repeater-Bus cần địa chỉ duy nhất để giao tiếp với tủ báo cháy.
Tối đa 08 thiết bị Repeater-Bus có thể kết nối với 1 tủ FACP.
(Tham khảo tài liệu hướng dẫn của FACP để biết thêm chi tiết.)
ỨNG DỤNG
Mô-đun 315-040 thích hợp dùng để:
-
Điều khiển đèn LED hiển thị trên sơ đồ báo cháy đồ họa.
-
Hiển thị trạng thái điểm báo cháy hoặc vùng cháy theo lập trình.
-
Kết nối mở rộng từ tủ trung tâm qua chuẩn RS485.
