Mô-đun điều khiển địa chỉ HM-DCMO-UL

Ngày đăng: 18/07/2025

TÍNH NĂNG VÀ LỢI ÍCH

Nhận dạng loại tích hợp sẵn, tự động khớp thiết bị với bảng điều khiển.
Mạch bên trong được cấp nguồn trực tiếp từ vòng lặp SLC hai dây (mô-đun HM-DCMO-UL yêu cầu nguồn ngoài để cấp cho còi, đèn chớp...).
Đèn LED màu xanh tích hợp sẽ nhấp nháy mỗi khi nhận tín hiệu từ bảng điều khiển và sáng đỏ khi được kích hoạt.
Khả năng miễn nhiễu cao (EMF/RFI).
Có thể sử dụng để chuyển đổi nguồn điện 24V cho các thiết bị báo động.
Góc nhìn rộng của đèn LED.
Vít SEMS với tấm kẹp giúp đấu dây dễ dàng.
Cài đặt địa chỉ trực tiếp bằng công tắc xoay: từ 61 đến 99 cho các model SMX và STX.

TỔNG QUAN

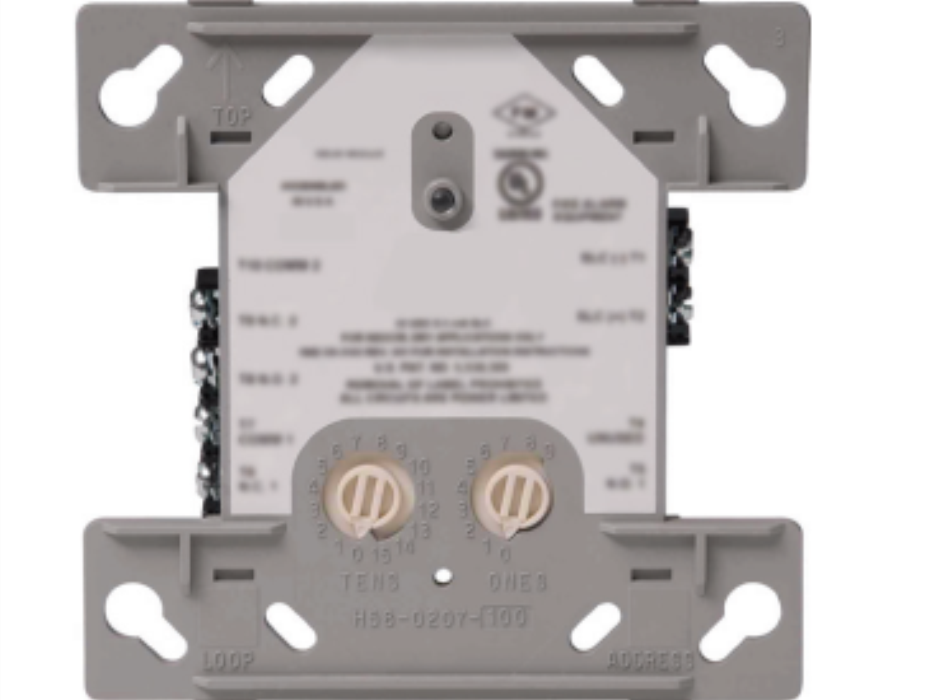

Mô-đun điều khiển địa chỉ HM-DCMO-UL cung cấp mạch điều khiển cho các thiết bị thông báo như còi, đèn chớp, v.v. Tính năng địa chỉ hóa cho phép mô-đun được kích hoạt thông qua lập trình bảng điều khiển theo khu vực được chọn (zone hoặc khu vực phủ sóng).

ỨNG DỤNG

Dùng để chuyển đổi nguồn cấp 24 VDC cho các thiết bị báo động âm thanh/ánh sáng.

CẤU TẠO

Mặt trước làm bằng nhựa màu trắng ngà, chịu nhiệt.
Có hai công tắc xoay để cài đặt địa chỉ trực tiếp.
Được cấu hình cho một mạch thiết bị báo động loại B (Class B Notification Appliance Circuit).

NGUYÊN LÝ HOẠT ĐỘNG

Mỗi mô-đun sử dụng một địa chỉ riêng biệt trên vòng lặp SLC.
Thiết bị phản hồi các tín hiệu thăm dò định kỳ từ bảng điều khiển và báo cáo loại cùng trạng thái, bao gồm: mạch thiết bị báo động (NAC) đang mở/bình thường/ngắn mạch.
Đèn LED sẽ nhấp nháy mỗi khi nhận tín hiệu thăm dò. Khi nhận lệnh, rơ le bên trong sẽ được kích hoạt.

Mô-đun HM-DCMO-UL giám sát các mạch báo động hoặc điều khiển loại B. Khi nhận được lệnh từ bảng điều khiển, nó sẽ ngắt giám sát và kết nối nguồn điện ngoài với tải theo đúng cực. Việc ngắt giám sát này sẽ báo hiệu rõ ràng đến bảng điều khiển rằng rơ le đã bật.

Nguồn điện ngoài luôn được cách ly bằng rơ le khỏi vòng lặp truyền thông, do đó sự cố trên nguồn ngoài sẽ không ảnh hưởng đến hệ thống chính.

THÔNG SỐ KỸ THUẬT HM-DCMO-UL

Thông số	Giá trị
Điện áp hoạt động bình thường	15 đến 32 VDC
Dòng tiêu thụ tối đa trên vòng lặp SLC	6.5 mA (khi LED sáng liên tục)
Dòng tiêu thụ trung bình	350 μA (thăm dò trực tiếp ở chế độ CLIP, LED nhấp nháy)
Điện áp nguồn ngoài tối đa	80 V (AC RMS hoặc DC)
Dòng tiêu thụ từ nguồn ngoài	Tối đa 2 mA (khi sử dụng rơ le EOL bên trong)
Điện trở EOL	47K ohm
Nhiệt độ hoạt động	0°C đến 49°C (32°F đến 120°F)
Độ ẩm hoạt động	10% đến 93%, không ngưng tụ
Kích thước	Cao 11.43 cm x Rộng 10.16 cm x Sâu 3.175 cm
Lắp đặt	Hộp vuông 10.16 cm x sâu 5.398 cm

THÔNG TIN SẢN PHẨM LIÊN QUAN

HM-DCMO-UL: Mô-đun điều khiển thông minh có địa chỉ.
SMB500: Hộp gắn nổi tùy chọn.
CB500: Tấm ngăn mô-đun điều khiển (yêu cầu bởi UL để tách dây giới hạn nguồn và không giới hạn nguồn khi dùng chung hộp nối điện với HM-DCMO-UL).
