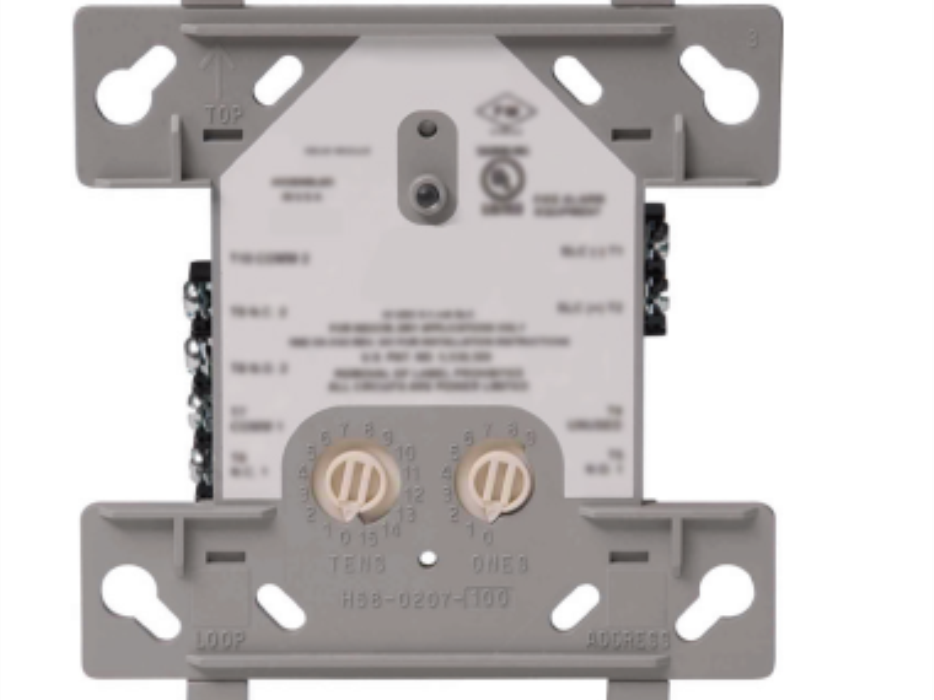

Mô-đun rơ le địa chỉ HM-D240CMO-UL

Ngày đăng: 18/07/2025

Tính năng & Lợi ích

Tự động nhận dạng loại thiết bị, giúp bảng điều khiển xác định chính xác mô-đun.
Mạch bên trong và rơ le được cấp nguồn trực tiếp từ vòng lặp SLC hai dây.
Đèn LED tích hợp nhấp nháy màu xanh lá mỗi khi nhận tín hiệu từ bảng điều khiển và sáng đỏ khi kích hoạt.
Khả năng miễn nhiễu cao (EMF/RFI).
Góc nhìn rộng cho đèn LED.
Vít SEMS với tấm kẹp giúp dễ dàng đấu dây.
Gán địa chỉ trực tiếp bằng cách quay núm xoay: địa chỉ từ 61 đến 99 (áp dụng cho các model SMX và STX).

Tổng quan

HM-D240CMO-UL là mô-đun rơ le địa chỉ, cung cấp đầu ra tiếp điểm khô (dry contact) để kích hoạt nhiều thiết bị phụ trợ khác nhau như quạt, bộ giữ cửa, van gió, thiết bị điều khiển, v.v. Nhờ có khả năng địa chỉ hóa, tiếp điểm khô này có thể được kích hoạt theo chương trình từ bảng điều khiển.

Ứng dụng

HM-D240CMO-UL có thể được lập trình để điều khiển tiếp điểm khô dùng cho:

Bộ giữ cửa,
Tắt thiết bị xử lý không khí (Air Handling Unit),
Đặt lại nguồn cho đầu báo khói loại 4 dây.

Cấu tạo

Mặt trước được làm bằng nhựa chịu nhiệt, màu trắng ngà.
Có hai công tắc xoay để gán địa chỉ trực tiếp.
Cấu hình cho một mạch thiết bị báo động loại B (Class B Notification Appliance Circuit).
Cung cấp hai tiếp điểm khô loại Form-C đóng/ngắt đồng thời.

Nguyên lý hoạt động

Mỗi HM-D240CMO-UL sử dụng một địa chỉ duy nhất trên vòng lặp SLC.
Thiết bị phản hồi các tín hiệu thăm dò định kỳ từ bảng điều khiển và báo cáo loại cùng trạng thái của nó.
Đèn LED nhấp nháy mỗi khi nhận tín hiệu thăm dò. Khi nhận lệnh, rơ le bên trong sẽ được kích hoạt.

Lưu ý: Giám sát hở/mạch ngắn (open/short supervision) sẽ bị tạm ngưng khi sử dụng HM-D240CMO-UL.

Địa chỉ được gán thông qua công tắc xoay, có thể thiết lập trước hoặc sau khi lắp đặt.
Mã loại tích hợp (TYPE CODE – không thể thay đổi) sẽ giúp bảng điều khiển phân biệt mô-đun điều khiển và mô-đun rơ le.

Thông số kỹ thuật HM-D240CMO-UL

Thông số	Giá trị
Điện áp hoạt động bình thường	15 đến 32 VDC
Dòng tiêu thụ tối đa vòng lặp SLC	6.5 mA (khi LED sáng liên tục)
Dòng tiêu thụ trung bình	230 μA (khi thăm dò trực tiếp ở chế độ CLIP, LED nhấp nháy)
Điện trở kết thúc (EOL)	Không sử dụng
Nhiệt độ hoạt động	0°C đến 49°C (32°F đến 120°F)
Độ ẩm hoạt động	10% đến 93%, không ngưng tụ
Kích thước	Cao 11.43 cm x Rộng 10.16 cm x Sâu 3.175 cm
Lắp đặt	Hộp vuông 10.16 cm x sâu 5.398 cm

Thông số rơ le

Loại tải: Tải thuần trở (Resistive)
Ứng dụng: Không mã hóa (Non-Coded)
Điện áp tối đa: 30 VDC
Dòng tối đa: 3.0 A

Chứng nhận

UL: S35595

Thông tin sản phẩm đi kèm

HM-D240CMO-UL: Mô-đun rơ le địa chỉ thông minh.
SMB500: Hộp gắn nổi tuỳ chọn.
CB500: Tấm cách ly mạch điều khiển, bắt buộc bởi UL nếu dùng chung hộp đấu nối cho dây nguồn giới hạn và không giới hạn.
